Spoiny czołowe – łatwiejsze i dokładniejsze badanie defektoskopem ultradźwiękowym Wave SONATEST
Spoiny czołowe to jeden z najprostszych rodzajów połączeń spawanych i najczęściej badanych metodą ultradźwiękową. Wykonywane poprzez połączenie końców dwóch materiałów w tej samej płaszczyźnie, na przykład blacha-blacha lub rura-rura, ta metoda spawania nadaje się do dużych zakresów grubości i do łączenia różnych metali.
Konwencjonalna inspekcja ultradźwiękowa to od dawna stosowana w branży metoda inspekcji, wykorzystująca przetworniki wielokątowe do wykrywania sygnałów z wad w strefie spoiny. Dane te były następnie przenoszone na diagram fizyczny za pomocą profili wiązki, w celu wyznaczenia pozycji i interpretacji ścieżek echa.
Typowe części gdzie badane są spoiny czołowe:
• Rurociągi Spoiny obwodowe
• Płaszcz, podłoga i dach zbiornika spoiny
• Spoiny infrastruktury
• Spoiny rur z tworzyw sztucznych

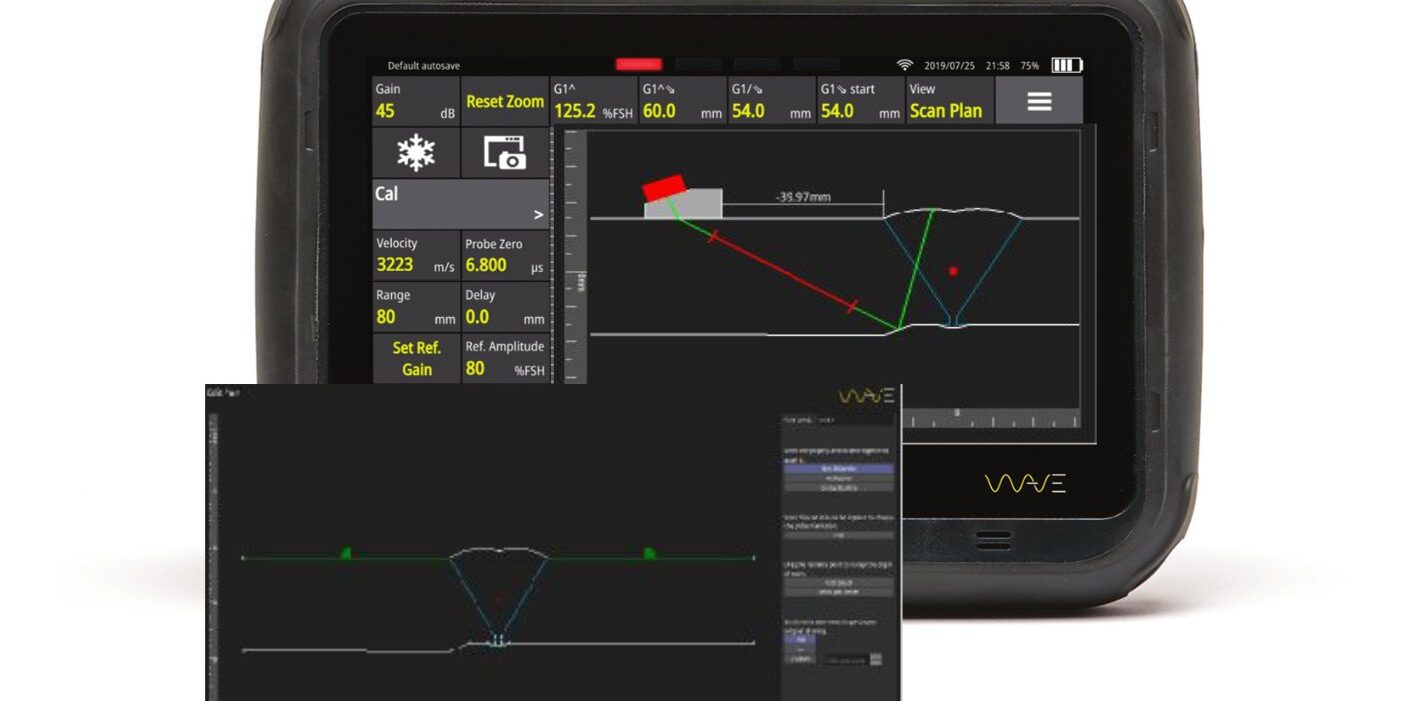

Defektoskop ultradźwiękowy Sonatest Wave oferuje nowe narzędzia wspomagające kalibrację, interpretację i lokalizację wad podczas kontroli spoin, wraz ze standardowymi narzędziami kontrolnymi oferowanymi przez Sonatest.
Interaktywny plan skanowania

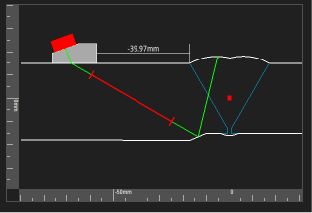

Scan Plan w defektoskopie Wave i aktualizacja umożliwiająca pobieranie plików CAD DXF pozwalają technikowi zobaczyć, skąd pochodzą echa wskazań, co może pomóc w identyfikacji sygnałów geometrycznych z rzeczywistych sygnałów defektów, zmniejszając liczbę fałszywych zgłoszeń. Zrzuty ekranu planu skanowania, pokazujące lokalizacje wskazań w spoinie, mogą być wykorzystywane do raportowania i informowania klienta o lokalizacji defektu w łatwym do zrozumienia formacie.
Tworzenie profili spoin i weryfikacja planów skanowania

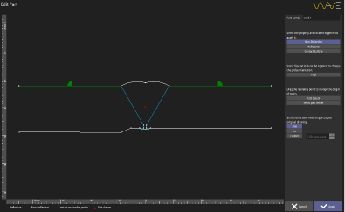

Za pomocą oprogramowania PC Companion technik może tworzyć lub importować dowolne profile spoin 2D do wykorzystania w systemie Wave. Po zaimportowaniu powierzchnie spoin są przypisywane do powierzchni kontaktowych, bezkontaktowych lub skanujących, co zapewnia, że szczegóły fazowania są widoczne, ale nie działają jak powierzchnia odblaskowa. Companion umożliwia również przeglądanie planu skanowania za pomocą dowolnego przetwornika, aby upewnić się, że osiągnięto pełne pokrycie, a wszelkie odbicia geometryczne są widoczne i przewidywane przed przeprowadzeniem inspekcji.
Typowe części gdzie badane są spoiny czołowe:
• Rurociągi Spoiny obwodowe
• Płaszcz, podłoga i dach zbiornika
spoiny
• Spoiny infrastruktury
• Spoiny rur z tworzyw sztucznych
