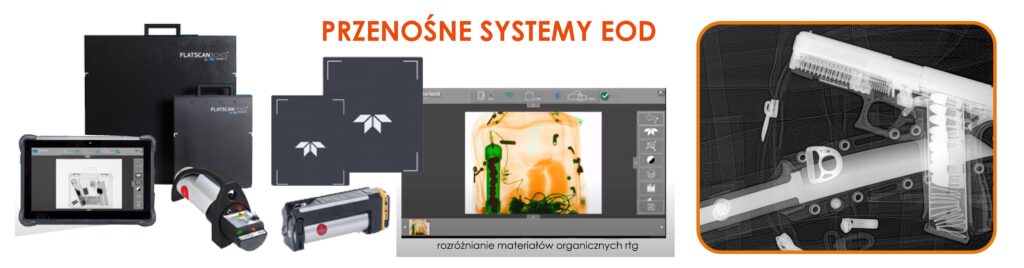

Kompletna oferta przenośnych systemów rentgenowskich dla specjalistów EOD.
Zaprojektowane i wyprodukowane przez jednego producenta Teledyne kompletne systemy EOD składają się z detektora, generatora promieni rentgenowskich (aparatu RTG) oraz oprogramowania Sherlock SEC.
Teledyne jako producent zarówno paneli rtg jak i aparatów rentgenowskich dostarcza najbardziej kompatybilne systemy do prześwietlania rtg podejrzanych paczek, dzieł sztuki, ukrytych substancji. Wraz z aparatami rentgenowskimi Teledyne ICM (CP120B, CP160B i LiteX), systemy FLATSCAN zapewniają ostry, wyraźny i szczegółowy obraz podejrzanych obiektów, pozwalający na szybkie i trafne podejmowanie decyzji w krytycznych momentach czasowych.
Nowe detektory TactX i TactXL uzupełniają serię FLATSCAN. Te detektory o wysokiej rozdzielczości zostały specjalnie dostosowane do operacji EOD, z mniejszą liczbą martwych stref, ulepszonymi funkcjami łączności i lepszą jakością obrazu.
Sherlock SEC, zupełnie nowe oprogramowanie do inspekcji EOD Teledyne ICM, zostało opracowane zarówno z operatorami, jak i dla operatorów EOD i jest kompatybilne dzięki pełnej gamie przenośnych systemów rentgenowskich Teledyne ICM. To intuicyjne i przyjazne dla użytkownika oprogramowanie można zainstalować na wielu platformach
(tablet, laptop) i zarządza wszystkimi aspektami systemów, od akwizycji i obróbki obrazu po łączność bezprzewodową lub kablową różne przedmioty ze sobą.
Specyfikacja
- Detektory promieniowania rentgenowskiego do systemu FlatScan:
| Parametry |
Jednostki |
FLATSCAN15 XS |
FLATSCAN30 XS |
TACTX |
TACTXL |
| Typ sensora |
|
Linear diode array |
Linear diode array |
aSi |
aSi |
| Rozdzielczość |
AWG / lp/mm |
40 / 1.25 |
40 / 1.25 |
4.16 |
3.24 |
| Rozmiar pixela |
μm |
400 |
800/400 (opcjonalnie) |
120 |
154 |
| Zakres dynamiki (skala szarości) |
bitów |
16 |
16 |
16 |
16 |
| Obszar aktywny |
mm / in przekątna |
307 x 230 /15.1 |
615 x 460 /30 |
246 x 307 / 15.5 |
434 x 355 /22 |
| Maksymalna penetracja |
mm / w stali |
35 / 1.3 (z CP120B) |
35 / 1.3 (z CP120B) |
30 / 1.2 (z CP120B) |
30 / 1.2 (z CP120B) |
| mm / w stali |
40 / 1.6 (z CP160B) |
40 / 1.6 (z CP160B) |
40 / 1.6 (z CP160B) |
40 / 1.6 (z CP160B) |
| Optymalna penetracja |
mm / w stali |
35 / 1.4 (z CP120B) |
35 / 1.4 (z CP120B) |
35 / 1.4 (z CP120B) |
35 / 1.4 (z CP120B) |
| mm / w stali |
45 / 1.8 (z CP160B) |
45 / 1.8 (z CP160B) |
45 / 1.8 (z CP160B) |
45 / 1.8 (z CP160B) |
| Martwa strefa |
mm / in |
5 / 0.2 (od dołu) |
5 / 0.2 (od dołu) |
4.6 / 0.15 (od dołu) |
4.6 / 0.15 (od dołu) |
| Zewnętrzne wymiary |
mm / in |
425 x 320 x 25 / 16.3×15.6x 1 |
665 x 628 x 25 / 26.2 x 24.7x 1 |
327.3 x 285.6 x 18.65 /
12.87 x 15.15 x 0.7 |
454 x 387 x 18.65 /
17.87 x 15.24 x 0.7 |
| Waga |
Kg / lbs |
2.7 / 5.95 |
5.46 / 12.04 |
~2.9 / 6.39 |
~4.3 / ~9.48 |
| Temperatura pracy |
°C / °F |
-10 do +50/ +14 do +122 |
-10 do +50/ +14 do +122 |
-20 do +50 / -4 do +122 |
-20 do +50 / -4 do +122 |
| Temperatura przechowywania |
°C / °F |
-10 do +65 / +14 do +158 |
-10 do +65 / +14 do +158 |
-20 do +55 / -4 do +131 |
-20 do +55 / -4 do +131 |
| Protokoły komunikacyjne |
– |
Bluetooth / Wifi lub kablowy(opcja) |
Bluetooth / Wifi lub kablowy(opcja) |
Bluetooth / Wifi lub kablowy |
Bluetooth / Wifi lub kablowy |
| W zestawie z aparatem rtg |
– |
CP120B / CP160B/LITEX |
CP120B / CP160B/LITEX |
CP120B / CP160B/LITEX |
CP120B / CP160B/LITEX |
| Stacja obrazowa |
– |
Laptop, tablet |
Laptop, tablet |
Laptop, tablet |
Laptop, tablet |
2. Aparaty rentgenowskie do systemu Flatscan
| Parametry |
Jednostki |
CP120B |
CP160B |
LiteX |
| Geometria wiązki |
|
Kierunkowa |
Kierunkowa |
Kierunkowa |
| Rozdzielczość |
kV |
40 do 120 |
40 do 160 |
40 do 120 |
| Zakres natężenia prądu aparatu |
mA |
0.1 do 1.0 |
0.1 do 0.5 |
0.05 do 0.25 |
| Prąd aparatu przy pełnej mocy |
mA |
1 |
0.5 |
0.25 |
| Maksymalna moc na anodzie |
W |
120 |
80 |
30 |
| Tryb stałopotencjalny |
|
tak |
tak |
tak |
| Waga |
kg/lbs |
7.5 / 16.53 |
9.2 / 20.28 |
2.5 / 5.51 |
| Wymiary |
mm/ in |
ø 124 x 440 / ø 4.88 x 17.32 |
ø 124 x 490 / ø 4.88 x 19.29 |
299 x 82 x 120 / 11.77 x 3.23 x 4.72 |
| Wyciek dawki dla 1m przy pełnej mocy |
mSv/h |
< 2.0 |
< 2.0 |
< 2.0 |
| Wymiar ogniska wg EN 12543 |
mm |
0.8 x 0.5 |
0.8 x 0.7 |
0.8 x 0.5 |
| Maksymalny kąt użyteczny wiązki promieniowania rtg |
° |
50 x 50 |
60 x 60 |
50 x 50 |
| Wewnętrzna filtracja |
mm |
Równoważ. 3.5 (AI) |
Równoważ. 3.5 (AI) |
Równoważ. 3.5 (AI) |
| Klasa ochrony |
|
IP54 |
IP54 |
IP54 |
| Zakres temperatury pracy |
°C / F° |
-25 do +50 / -13 do +122 |
-25 do +50 / -13 do +122 |
-25 do +50 / -13 do +122 |
| Temperatura przechowywania |
°C / F° |
-40 do +80 / -40 do +176 |
-40 do +80 / -40 do +176 |
-40 do +80 / -40 do +176 |
| Wskaźnik naładowania baterii |
|
wbudowany |
wbudowany |
wbudowany |
| Kompatybilność ROV |
– |
kompatybilny z większością marek |
kompatybilny z większością marek |
kompatybilny z większością marek |

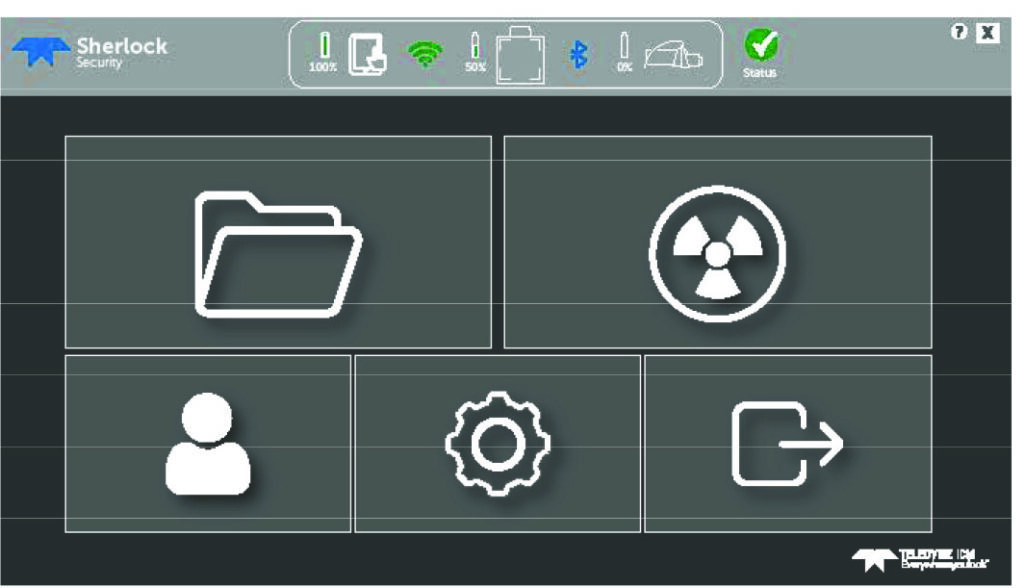

3. Oprogramowanie Sherlock na wzmocnionym tablecie.
Kluczowe cechy oprogramowania
| Kompleksowe oprogramowanie z ekranem dotykowym |
| Dostępne w 20 językach |
| Biblioteka operacji do efektywnego przechowywania wszystkich operacji |
| Połączone kablem lub bezprzewodowo |
| Szybka akwizycja obrazu w sytuacjach krytycznych czasowo |
| Zaprogramowane konfiguracje ekspozycji |
| Funkcja wysokiej penetracji |
| Scan – rozróżnianie materiałów – (dual energy) opcja |
| Scan miejscowy |
WIELE FUNKCJI EDYCJI OBRAZU
| Automatyczny filtr poprawy obrazu (magiczna różdżka) |
| Zwiększenie ROI (obszaru zainteresowania) |
| Filtr Teledyne |
| Wyrównanie histogramu |
| Embosowanie 3D |
| Czerń i biel [Black & White] |
| Filtr pseudo-kolor |
| Narzędzie inteligentnego pomiaru [Smart tool measurement] |
| Kalkulator SNR [Signal to Noise] |
| Skala szarości |
| Funkcje adnotacji / wyróżnienia |
| Porównanie obok siebie |
| Łączenie wielu obrazów |
| Łatwy eksport / zapisywanie obrazów |
| Superpower Zoom (do 500% powiększenie) |
| Szczegółowy tag informacji o obrazie |
