Akcelerator liniowy Varex – Linatron
Doradzamy i dostarczamy pełną gamę akceleratorów liniowych Varex imaging (znanych również jako akceleratory liniowe lub Linatrony). Możemy doradzić Państwu w wyborze odpowiedniego akceleratora liniowego do Państwa zastosowania, a następnie skoordynować płynny przebieg projektu od wstępnego zapytania aż do instalacji i testowania.
Varex produkuje imponującą gamę akceleratorów liniowych o wysokiej energii z zakresami energii 1MeV, 3MeV, 6MeV, 9MeV i 15MeV, a także z podwójnym wyjściem, na przykład 6/9MeV. Możemy również zawrzeć umowy serwisowe, aby zapewnić, żeby akcelerator Linatron działał z optymalną wydajnością.
Innowacyjne i zaawansowane technologie obejmują technologię przeplatanej podwójnej energii, oferującą większe rozróżnienie materiałów i opcję zmiany energii promieni rentgenowskich na zasadzie impulsu do impulsu.
Jeśli potrzebujesz prześwietlić obiekty pod różnymi kątami, możemy również zaprojektować i wyprodukować liniowe systemy manipulacji akceleratorem, aby zapewnić elastyczność podczas obrazowania, szczególnie jeśli aplikacja obejmuje inspekcję dużych obiektów.
Akceleratory które oferujemy:

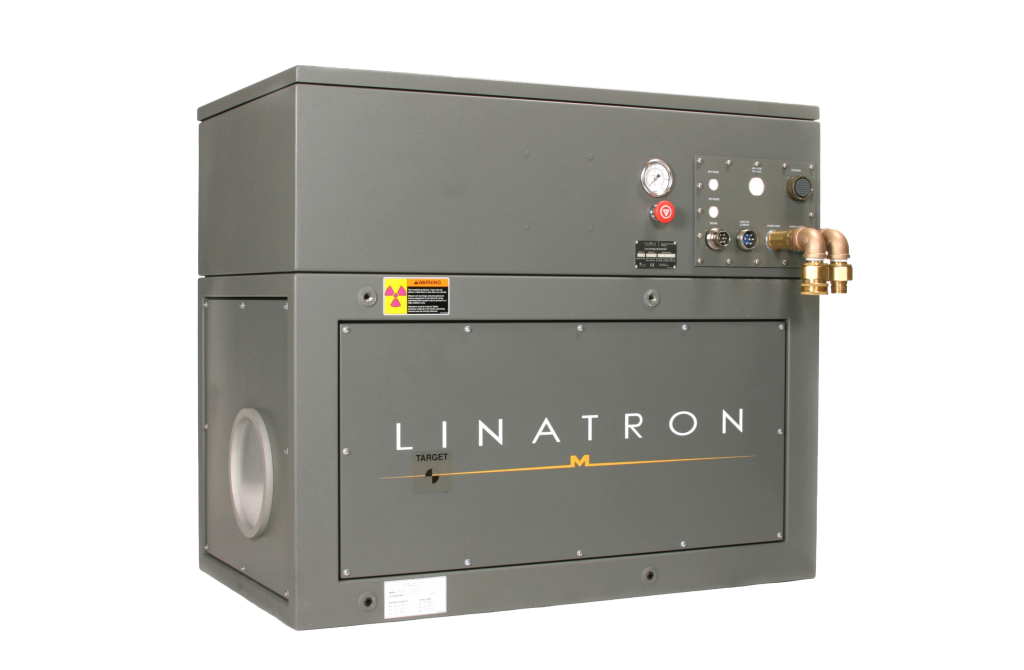

Varex Linatron Xp 2; Linatron M1 ; Linatron M3 ; Linatron M6; Linatron Mi, Linatron M9; Linatron K15
MANIPULATOR DO AKCELERATORA LINATRON
Manipulator akceleratora liniowego (system obsługi)
Oferujemy projekt i budowę niestandardowych manipulatorów akceleratora liniowego. Manipulatory są wykonywane na zamówienie i projektowane tak, aby odpowiadały wymaganiom klienta i modelowi używanego akceleratora liniowego. Zapewniamy kompleksowe rozwiązanie od wstępnej konsultacji i projektu, aż po instalację i uruchomienie.
Manipulator może być zaprojektowany tak, aby przesuwać się, poruszać w pionie, obracać i przechylać (zwykle od pozycji poziomej do 90 stopni w dół). Manipulator jest zaprojektowany tak, aby był obsługiwany przez suwnicę, przymocowaną do ściany lub zamontowaną na podłodze. Zależy to od zakresu/rodzaju wymaganego ruchu, typu/rozmiaru obudowy rentgenowskiej i zastosowania, w którym system będzie używany. Manipulator umożliwia przesuwanie akceleratora liniowego wokół dużego obiektu w celu jego zbadania. Dzięki opcji montażu na dźwigu można to zrobić pod niemal każdym kątem. Opcje montażu na ścianie i na podłodze mogą osiągnąć ten sam zasięg, gdy są używane w połączeniu z obrotnicą obiektu.
Konstrukcja manipulatora obejmuje przewody, aby zapewnić, że wszystkie kable i węże podłączone do akceleratora liniowego są zarządzane podczas ruchu, tak aby limity promienia gięcia nie zostały przekroczone w całym zakresie ruchu.

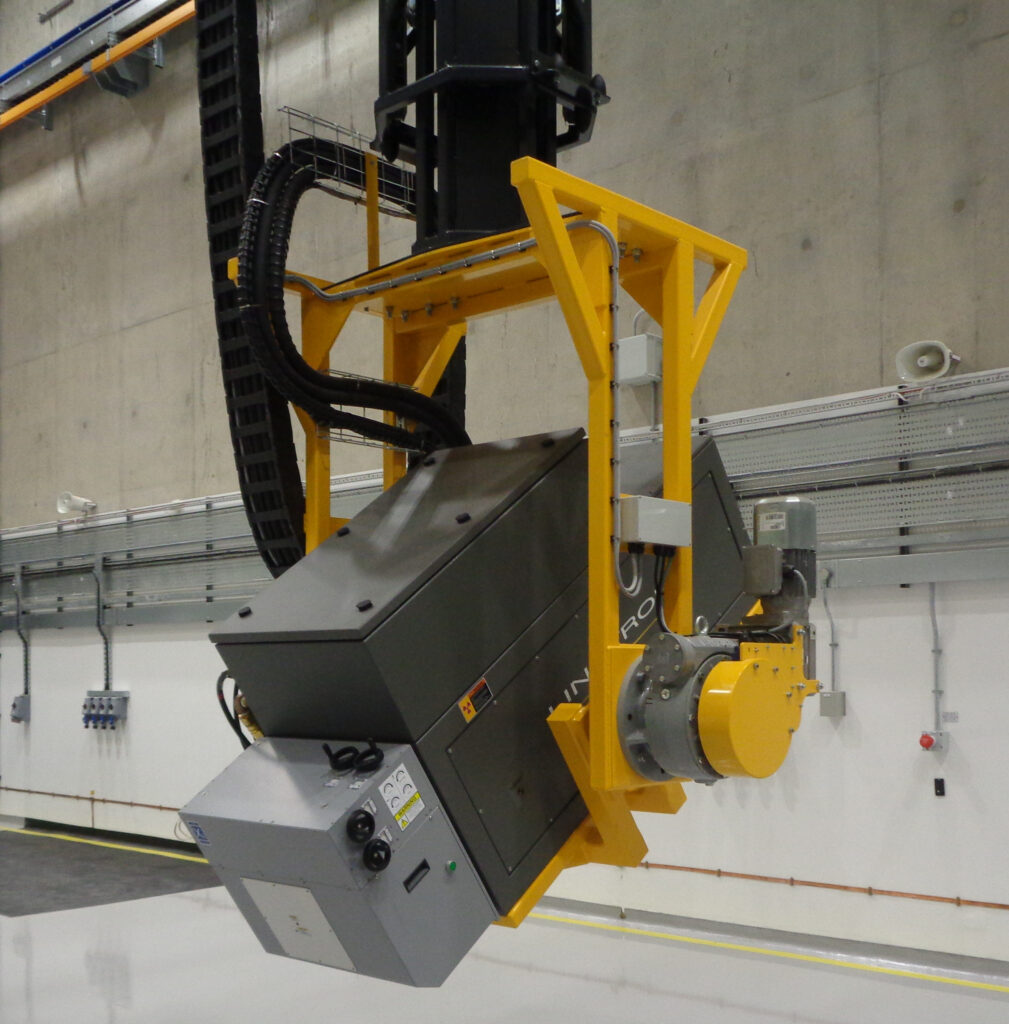

Akcelerator liniowy Varex M9 zainstalowany w kołysce manipulatora.

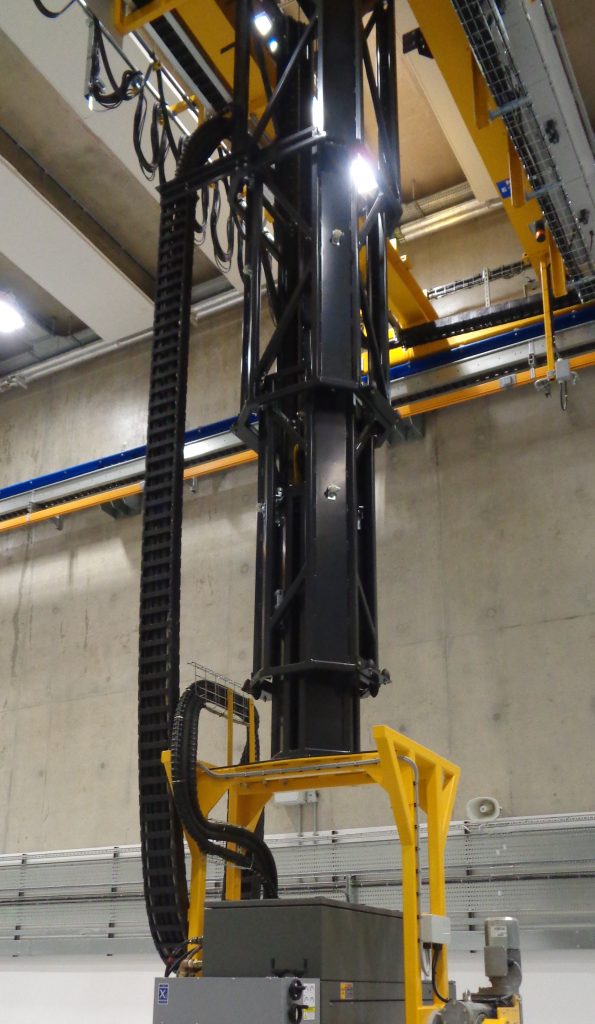

Suwnica manipulatorowa teleskopowa do akceleratora liniowego Varex M9

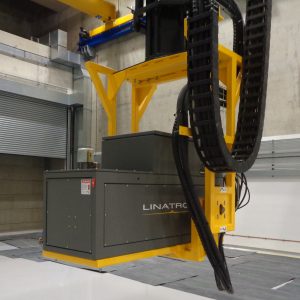

Akcelerator liniowy Varex M9 zainstalowany w kołysce manipulatora.

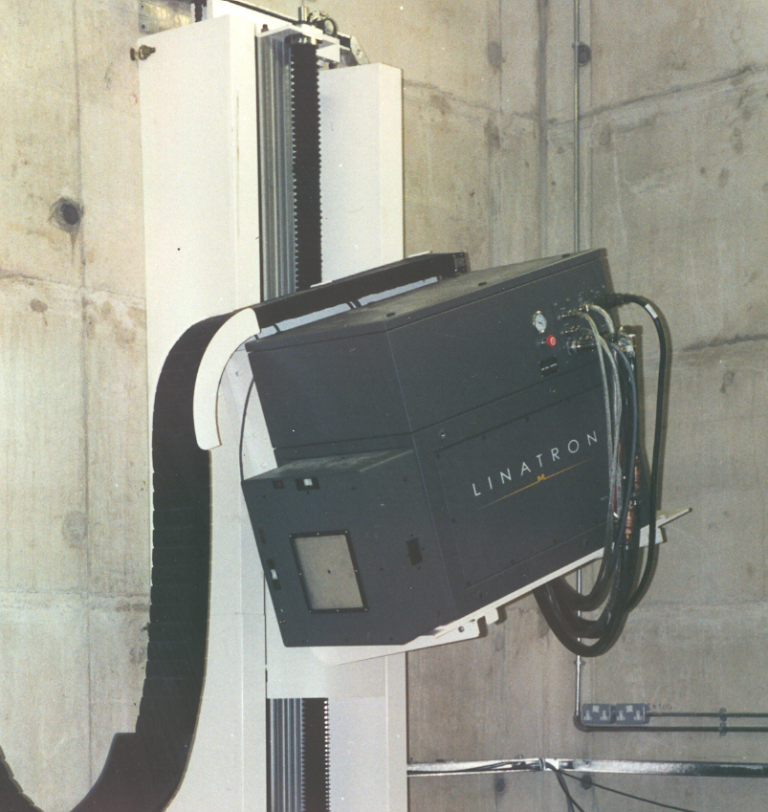

Akcelerator liniowy Varex M3 na manipulatorze ściennym do regulacji wysokości/pochylenia

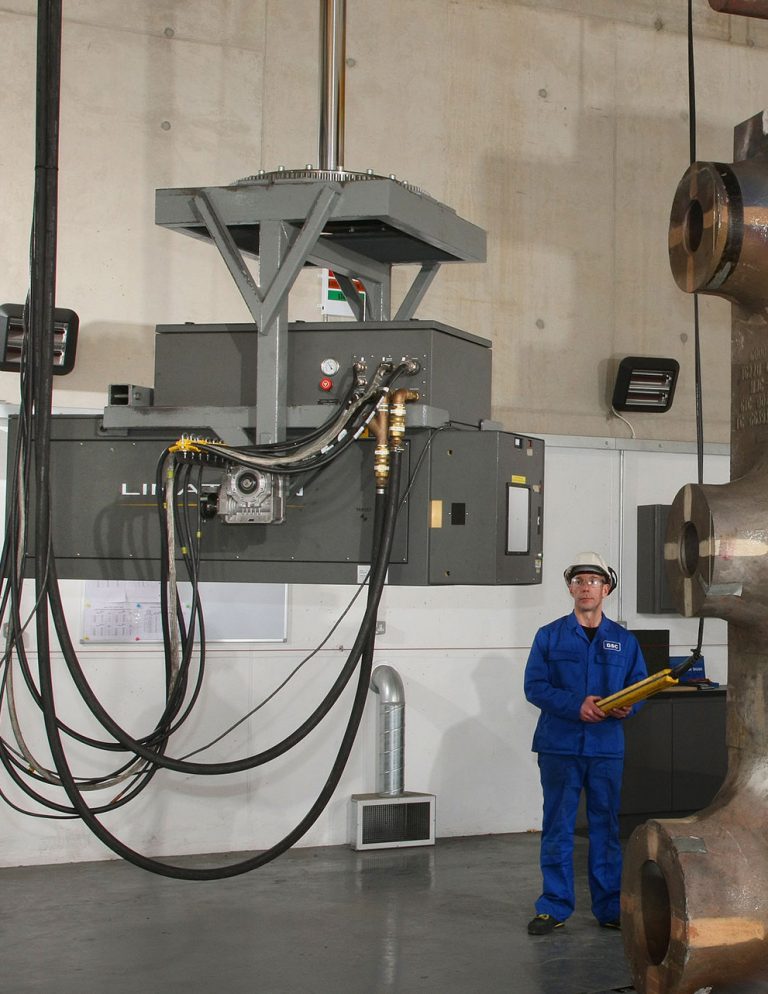

Akcelerator liniowy Varex M9 w manipulatorze zamontowanym na dźwigu

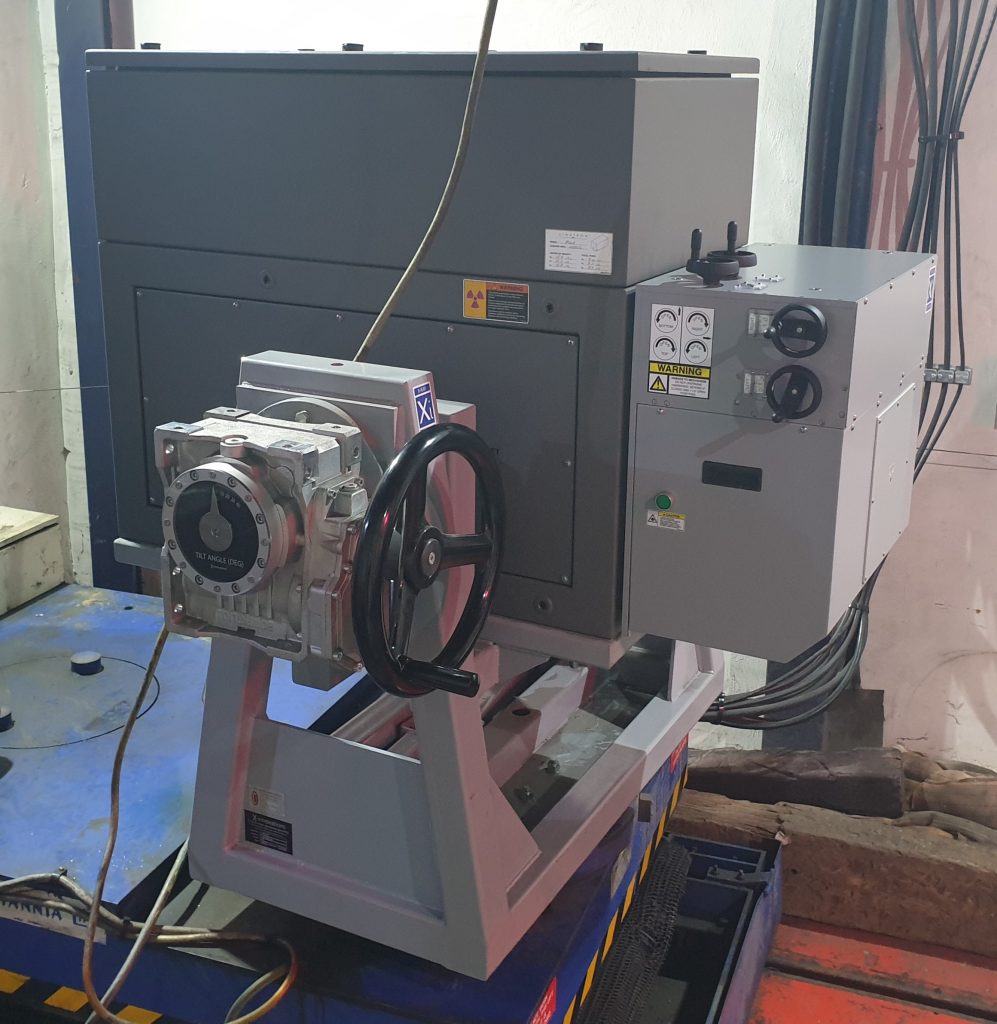

Akcelerator liniowy Varex M6 na manipulatorze montowanym na podłodze
KOLIMATOR
Do akceleratorów możemy zaoferować niezależny kolimator szczękowy, aby uzyskać więcej informacji
W cyfrowym obrazowaniu rentgenowskim o wysokiej energii dobra kolimacja wiązki jest niezbędna, aby zapewnić optymalny stosunek sygnału do szumu i wykrywalność defektów. Xi-COL to specjalnie zaprojektowany kolimator kompatybilny z Varex 6MeV lub 9MeV Linatron. Jednostka może zostać zamontowana w Linatronie na miejscu.
Kolimator ma cztery niezależnie sterowane szczęki, z których każda może się poruszać w zakresie od 0 do 11,5 stopnia (co daje całkowity kąt wiązki 23 stopnie), co pomaga zmniejszyć rozproszenie promieni rentgenowskich i poprawić jakość obrazu. Szczęki są sterowane ręcznie, a kąt szczęk jest wyświetlany użytkownikowi w celu zapewnienia dokładności. Na życzenie dostępna jest również wersja kolimatora z napędem silnikowym.
Jednostka została specjalnie zaprojektowana, aby zminimalizować rozproszenie wewnątrz samego kolimatora, co dodatkowo zmniejsza rozproszenie promieni rentgenowskich i poprawia jakość generowanych obrazów.
Urządzenie jest ręcznie budowane na zamówienie przed zainstalowaniem na miejscu.

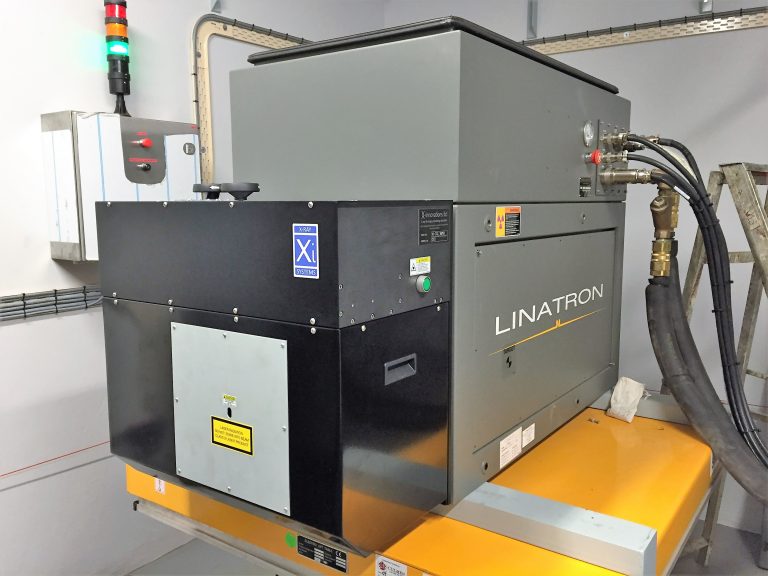

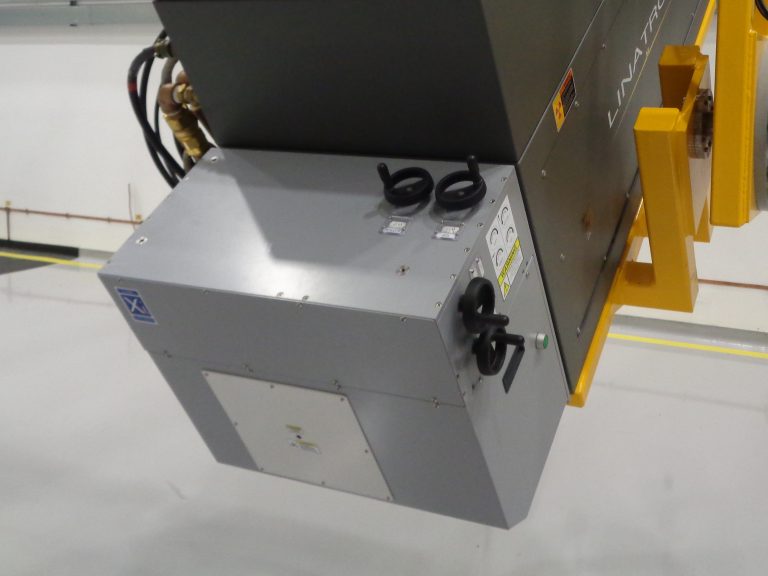

Kolimator Xi-COL zamontowany na akceleratorze liniowym
Kolimator akceleratora liniowego
CECHY
- Zakres ruchu szczęk 0-23 stopni w pełnym zakresie
- Wszystkie cztery szczęki poruszają się niezależnie, umożliwiając kolimację pełnego zestawu obiektów
- Wskaźnik kąta dla każdej szczęki, aby pomóc użytkownikowi w dokładności
- Podłączony laser akceleratora liniowego, aby zapewnić wizualną reprezentację linii środkowej wiązki
- Zmniejsza rozpraszanie promieni rentgenowskich, tym samym poprawia jakość obrazu
- Wykonane z wysokiej jakości materiałów dla maksymalnej trwałości
- Szybka i łatwa instalacja przez naszych inżynierów na miejscu
