Betonoskop – A1040 MIRA 3D PRO – detektor zbrojenia, wad, pomiar grubości grubości elementów betonowych
Zaawansowany tomograf ultradźwiękowy do oceny jakości konstrukcji betonowych: pomiar grubości do kilku metrów, lokalizacja zbrojenia oraz wykrywanie wad metodą ultradźwiękową
– Bezkonkurencyjna głębokość penetracji sięgająca 6 metrów (20 stóp)
– Obrazowanie 3D w czasie rzeczywistym dzięki technologii FMC/TFM
– Do 10 godzin ciągłej pracy na jednym ładowaniu akumulatora
Betonoskop składa się z dwóch lekkich jednostek podstawowych, z których każda zawiera 4 x 8 aktywnych przetworników Dry-Point-Contact ze zintegrowanymi obwodami odbierającymi impulsy i równoległą elektronikę DAQ, połączonych bezprzewodowo z potężnym smartfonem, który realizuje algorytmy rekonstrukcji i wizualizacji obrazu za pomocą równoległego procesora graficznego jednostki. To rozwiązanie sprzętowe pozwala osiągnąć najwyższą wydajność obrazowania 3D-TFM w czasie rzeczywistym.
Dzięki zastosowaniu specjalnych technik transmisji, takich jak zwiększona energia wybuchu, osiągnięto wyjątkową głębokość penetracji w połączeniu z 8 x 8 indywidualnie sterowanymi elementami A-DPC. W celu dodatkowego rozszerzenia zakresu inspekcji, dowolne rozszerzenie apertury może być wykorzystane przez dwie lub więcej jednostek macierzy w jednej konfiguracji.
INTROVIEW® Pro – oprogramowanie do komputerów stacjonarnych lub laptopów do zdalnego sterowania jednostką oraz wizualizacji i analizy 3D Big Data jest istotną częścią instrumentu dostarczanego w standardowym zestawie dostawy.
Otwarty format danych do indywidualnego opracowywania przez użytkownika – zarówno w przypadku aplikacji offline, jak i online – uzupełnia pakiet funkcjonalny tego wyjątkowego urządzenia.
KLUCZOWE APLIKACJE I PRZYPADKI ZASTOSOWANIA BETONOSKOPU A1040 MIRA 3D PRO
Tomograf ultradźwiękowy A1040 MIRA 3D Pro to nowoczesne rozwiązanie do badań ultradźwiękowych materiałów silnie rozpraszających, takich jak beton i żelbet, kamień, skały, kompozyty, ceramika, drewno, żywice epoksydowe oraz materiały ogniotrwałe.

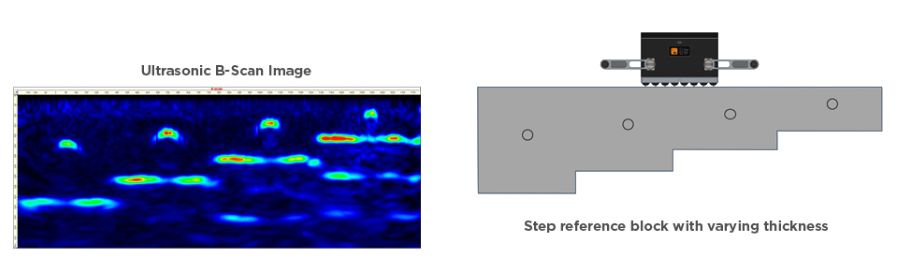

Pomiar grubości przy dostępie jednostronnym
Urządzenie A1040 MIRA 3D PRO oferuje niezwykle przydatną funkcjonalność, precyzyjny pomiar grubości materiału nawet przy dostępie ograniczonym do jednej strony. Cecha ta jest szczególnie cenna w sytuacjach, gdy dostęp do obu stron materiału jest niepraktyczny lub niemożliwy.

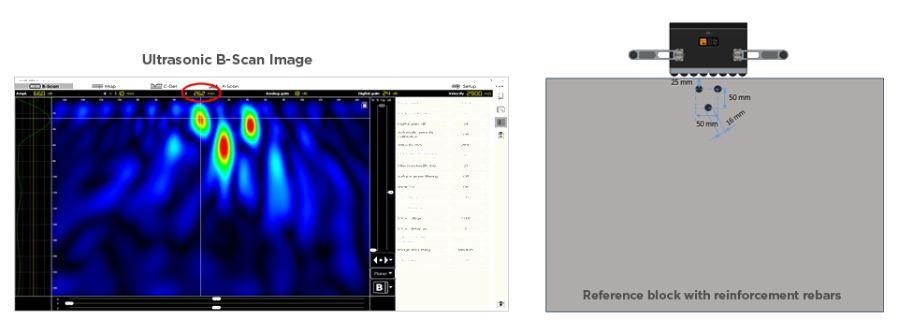

Lokalizacja prętów zbrojeniowych i innych elementów konstrukcyjnych
Urządzenie A1040 MIRA 3D Pro wyróżnia się precyzyjną identyfikacją i mapowaniem elementów zbrojenia, takich jak pręty, kanały kablowe, kotwy, pustki, przewody oraz inne komponenty konstrukcyjne, w materiałach takich jak beton i żelbet. Co istotne, potrafi ono wykryć nawet elementy znajdujące się poza warstwami zbrojenia.

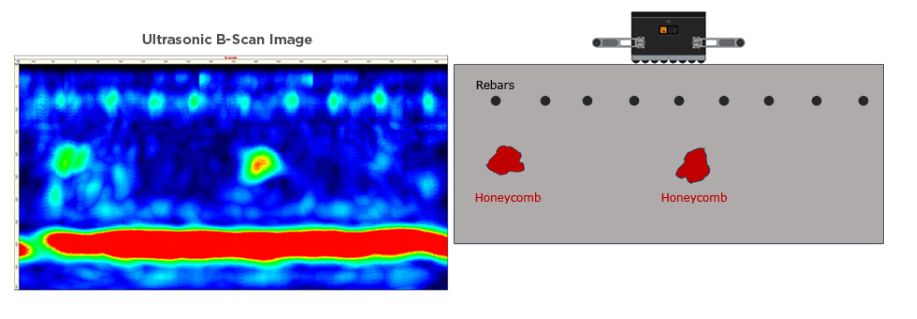

Wykrywanie pustek w materiale
Narzędzie to skutecznie identyfikuje i wizualizuje trójwymiarowe pustki wewnątrz materiałów.
Obejmuje to m.in. kawerny, wtrącenia, strukturę plastra miodu oraz pęknięcia. Możliwość określenia ich położenia i rozmiaru dostarcza kluczowych informacji niezbędnych do oceny integralności strukturalnej.

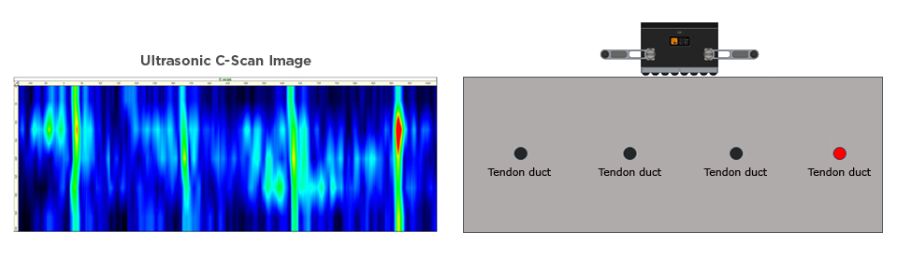

Wykrywanie wad iniekcji w kanałach kablowych i złączach iniekcyjnych
Urządzenie to służy do wykrywania wad związanych z iniekcją w kanałach kablowych oraz złączach iniekcyjnych. Jest to kluczowe dla zapewnienia integralności i bezpieczeństwa konstrukcji, w których prawidłowe wykonanie iniekcji ma zasadnicze znaczenie – na przykład w przypadku elementów z betonu sprężanego.

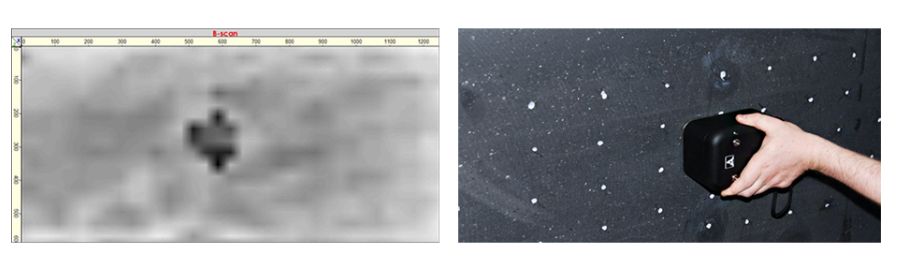

Ocena materiałów ognioodpornych
Rozwiązanie to umożliwia również wiarygodną ocenę stanu materiałów ognioodpornych. Możliwość ta ma kluczowe znaczenie w zastosowaniach, w których priorytetem jest odporność ogniowa, gdyż gwarantuje zachowanie przez te materiały ich właściwości ochronnych.
Zapewnij dokładne i precyzyjne wyniki badań betonu dzięki MIRA 3D
