A1050 RANGER – System skanujący do inspekcji ultradźwiękowej z falą prowadzoną
Kompaktowy system inspekcji ultradźwiękowej z falą prowadzoną, przeznaczony do szybkiego wykrywania ukrytej korozji w rurach i słupach oświetleniowych – szczególnie w trudno dostępnych miejscach, takich jak podpory. Wykorzystując przetworniki suchego styku (DPC), system nie wymaga instalacji sprzęgającej i umożliwia sprawne wdrożenie w terenie. Skaner wykonuje pełne skanowanie obwodowe 360°, rejestrując obrazy B-scan o wysokiej rozdzielczości, które wyraźnie wskazują miejsca i stopień korozji. Jego solidna, przenośna konstrukcja i intuicyjna wizualizacja danych sprawiają, że idealnie nadaje się do inspekcji na miejscu, zapewniając wiarygodne wyniki przy minimalnym czasie konfiguracji.

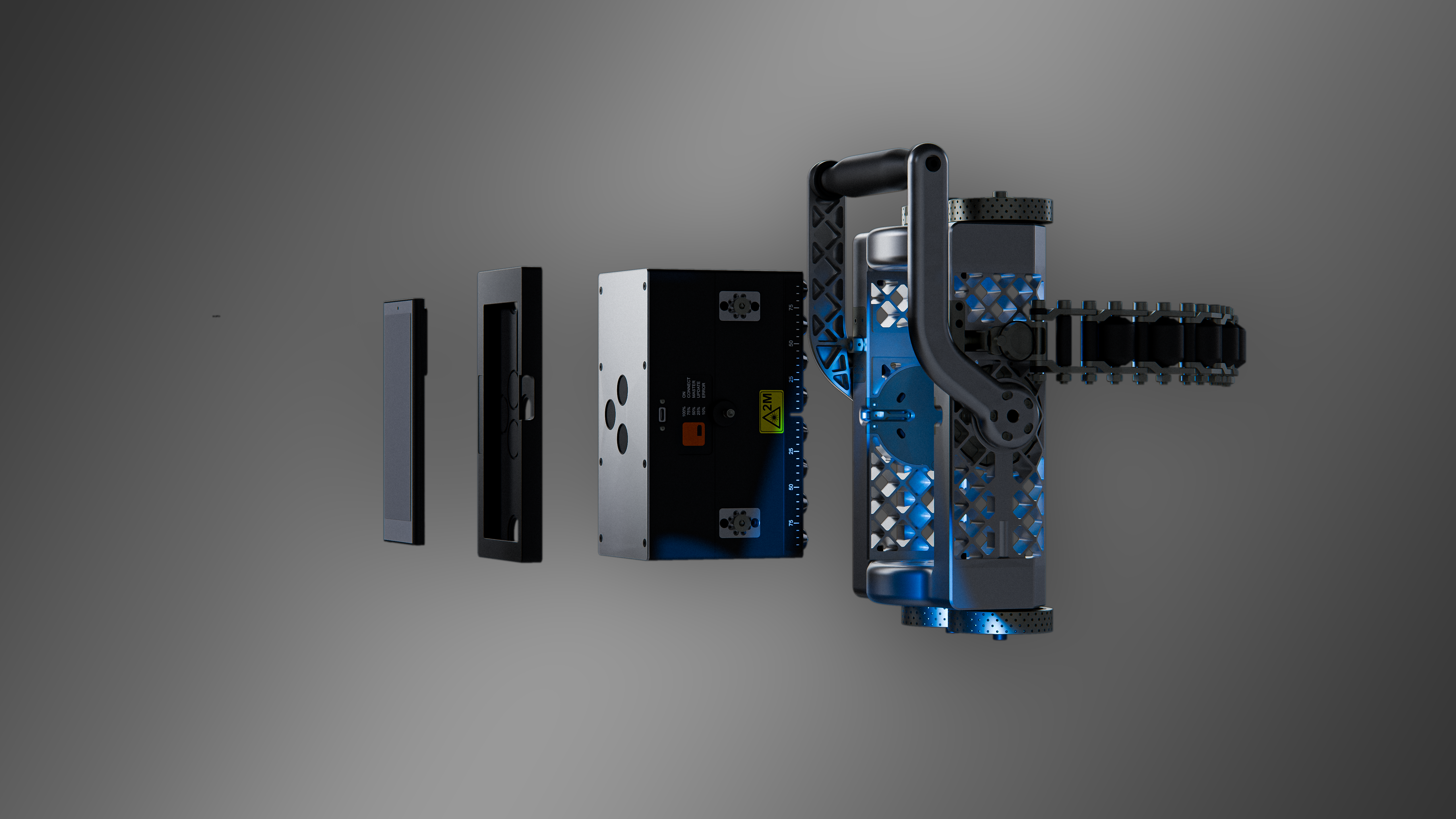

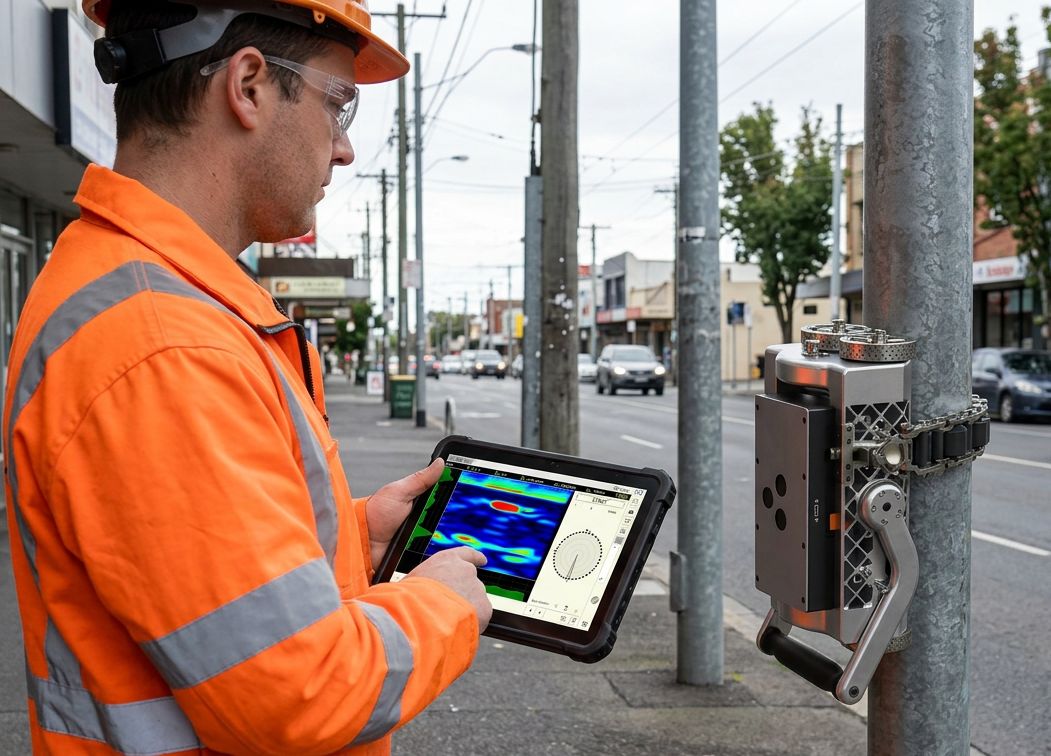

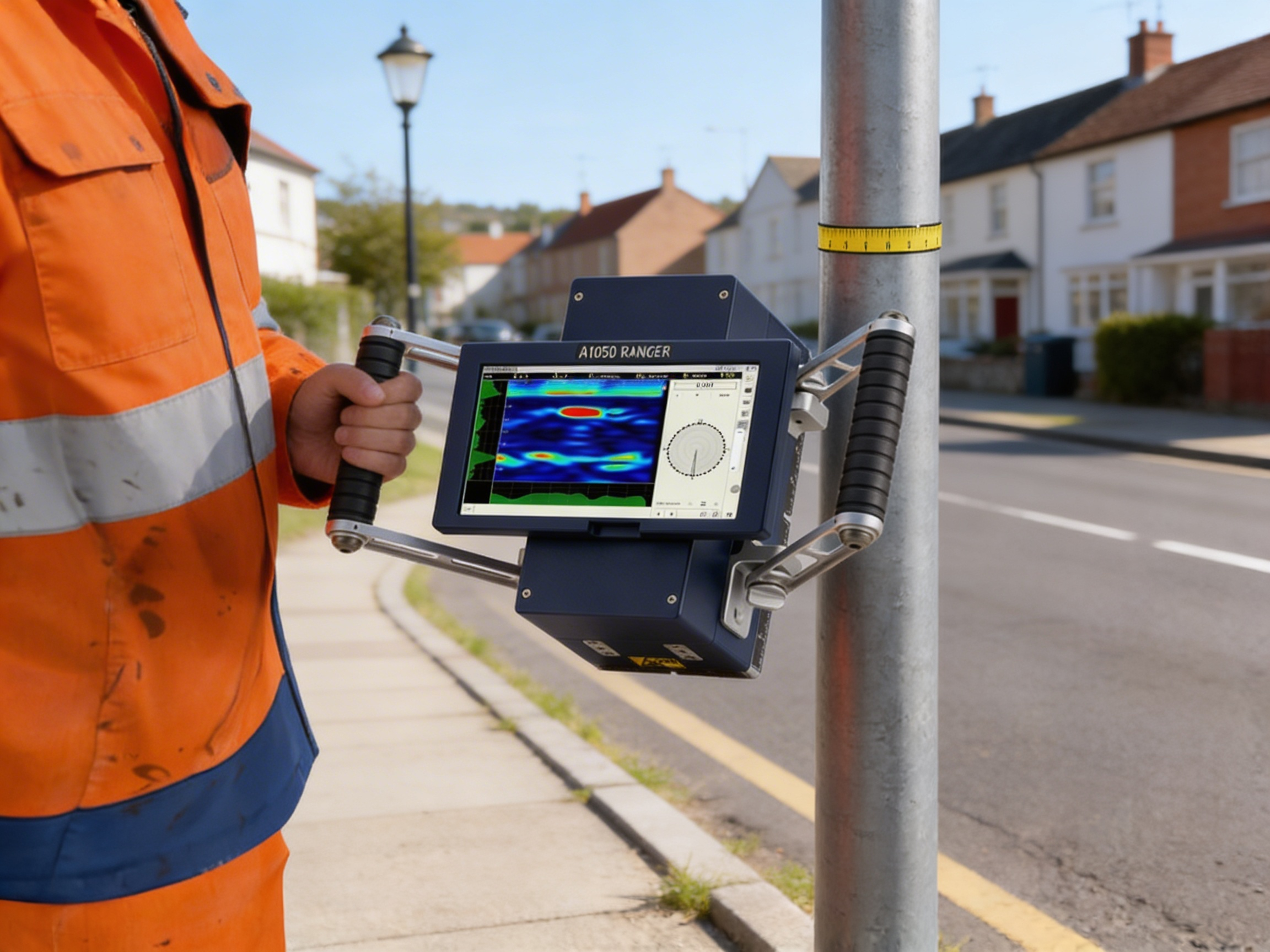

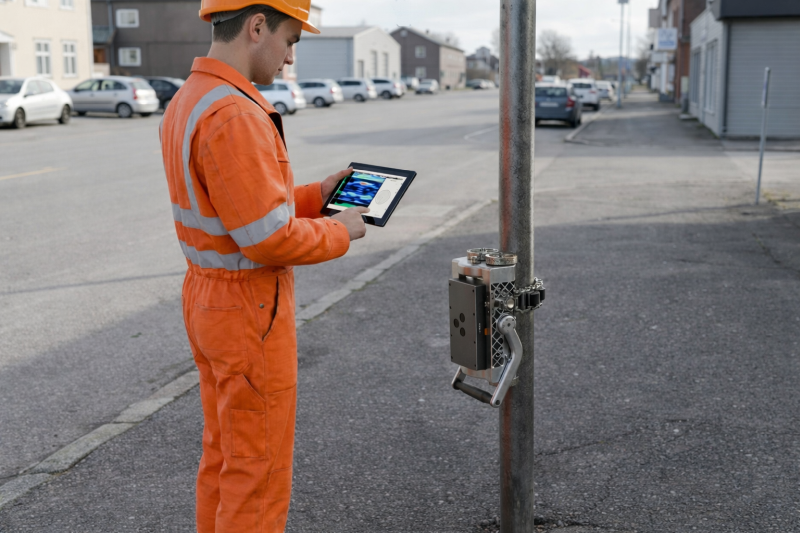

– Operator skanuje obiekt przeznaczony do inspekcji za pomocą manipulatora lub ręcznie, używając dwóch uchwytów i linijki magnetycznej.
– Przyrząd zbiera dane ultradźwiękowe w kilku równoodległych punktach pomiarowych wzdłuż obwodu rury.
– Oprogramowanie rekonstruuje obraz B-Scan w czasie rzeczywistym, wskazując uszkodzenia korozyjne.
Zastosowania
Zadanie badawcze obejmują wykrywanie ukrytej korozji w konstrukcjach metalowych, takich jak rurociągi i słupy oświetleniowe, szczególnie w trudno dostępnych miejscach, na przykład pod podporami rurociągów. Za pomocą kierowanych fal ultradźwiękowych i przetworników suchego punktu styku (DPC) skanowany jest cały obwód konstrukcji w zakresie 360°. Podczas inspekcji system gromadzi wielokanałowe dane ultradźwiękowe z różnych pozycji pomiarowych i generuje obrazy B-scan z wykorzystaniem techniki ogniskowania z syntetyczną aperturą (SAFT). Umożliwia to użytkownikom określenie lokalizacji i stopnia korozji bez konieczności demontażu konstrukcji lub przerywania pracy.
