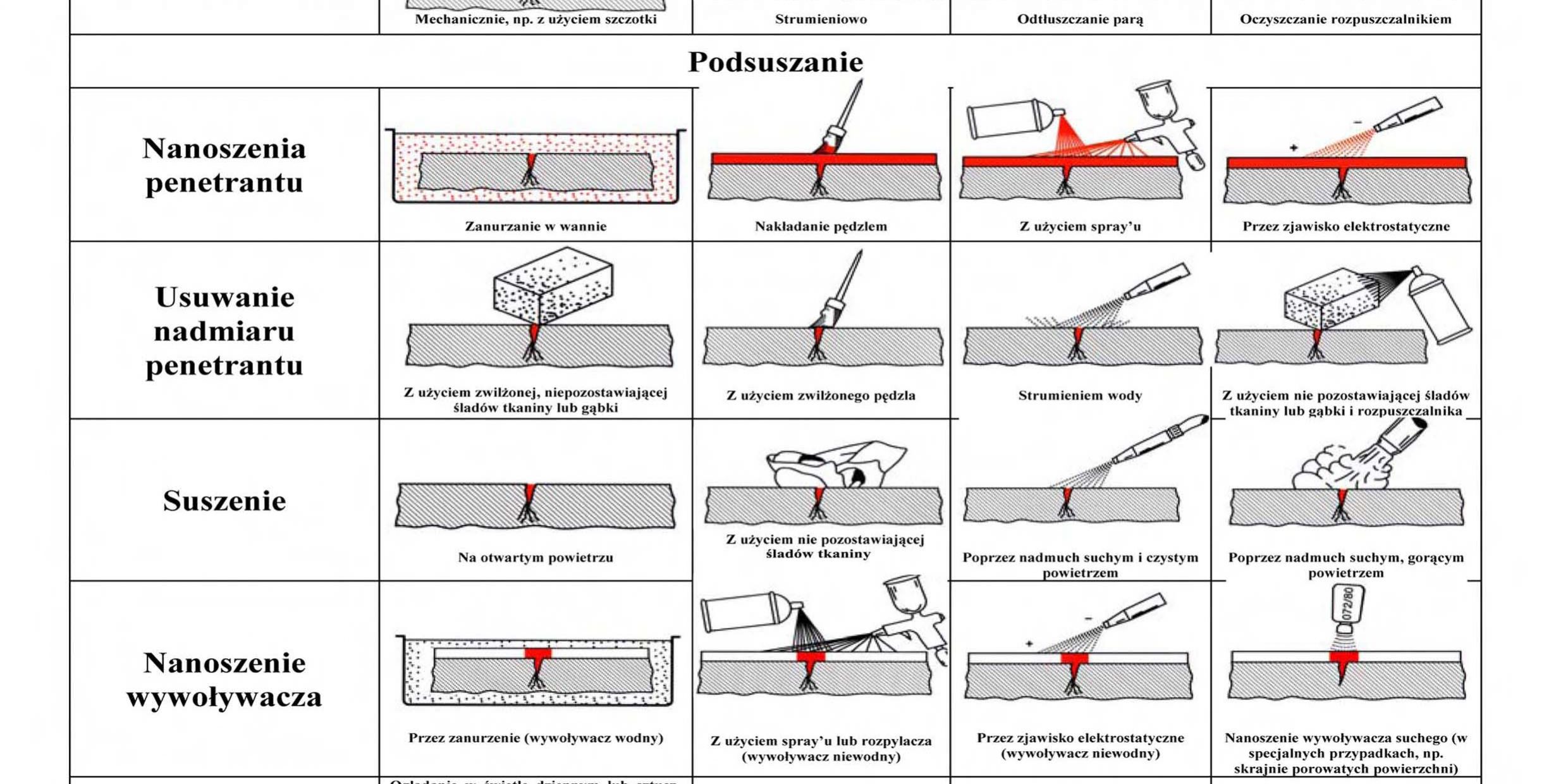

Podstawową zasadą badań penetracyjncych (PT) jest zjawisko kapilarne, które pozwala penetrantowi wniknąć w ubytek, pozostać tam po usunięciu cieczy z powierzchni materiału, a następnie ponownie pojawić się na powierzchni po zastosowaniu wywoływacza, który ma działanie kapilarne podobne do bibuły.
Termin materiał penetrujący obejmuje wszystkie penetranty, rozpuszczalniki lub środki czyszczące, które są używane badaniach penetracyjnych. Materiał penetrujący ma zdolność wnikania w wady otwarte do powierzchni materiału. Fluorescencyjny lub barwny penetrant z kontrastem kolorystycznym jest stosowany w jednym z następujących trzech procesów penetracyjnych, a mianowicie zmywalny wodą, emulgujący i usuwalny rozpuszczalnikiem. Połączenie penetrantu fluorescencyjnego lub barwnego z trzema procesami daje sześć możliwych technik płynnego penetrantu. W procesie penetracji barwnej wywoływacz tworzy stosunkowo jednolitą białą powłokę. Procesie z penetrantem fluorescencyjnym jest podobny do procesu z penetrantem barwnym, z wyjątkiem tego, że badanie przeprowadza się przy użyciu światła ultrafioletowego, które jest również nazywane światłem czarnym.
Typowe wskazania, które można wykryć za pomocą badań penetracyjnych to:
- Pęknięcia zimne, pęknięcia gorące, pęknięcia szlifierskie
- Pory gazowe i porowatości skupione
- Gąbczasta konsystencja
- Pękanie korozyjne naprężeniowe
W zależności od zastosowanego penetrantu rozróżnia się trzy metody:
- Badanie penetracyjne z penetrantem barwnym (penetrant typu II zgodnie z EN ISO 3452 część 1)
- Badania Fluorescencyjne (Penetrant Typ I)
- Badanie penetracyjne z kontrastem fluorescencyjnym (penetrant typu III)
LINIE PRODUKTÓW DO BADAŃ PENETRACYJNCYH
Podstawowa norma dotycząca badań penetracyjnych EN ISO 3452 część 1 opisuje szczegółowo sposób przeprowadzania badań penetracyjnych przy użyciu różnych systemów produktów badawczych.
Systemy do badań penetracyjnych są klasyfikowane według
- Typ penetranta
- Metoda czyszczenia
- Forma wywoływania
Systemy penetracji fluorescencyjnej są również klasyfikowane według klas czułości od ½ (nieczuły) do 4 (bardzo czuły).
Istnieją dwie klasy czułości dla systemów penetracji kontrastu kolorów i systemów penetracji kontrastu kolorów fluorescencyjnych:
Klasa czułości 1 normalna
Klasa czułości 2 wysoka
