Jaki detektor rentgenowski wybrać CMOS czy aSi do badań w technice radiografii cyfrowej NDT?
Teledyne ICM jest producentem szerokiej gamy paneli rentgenowskich: m.in CMOS oraz aSi – detektorom dedykowanym na rynek badań nieniszczących NDT. Zrozumienie różnic między tymi dwiema technologiami ma kluczowe znaczenie dla wyboru idealnego rozwiązania spełniającego wymagania inspekcyjne. W tym poście zagłębiamy się w charakterystykę, zalety i zastosowania detektorów CMOS i aSi, aby przybliżyć jakie zalety i ograniczenia ma każda technologia.
Zalety detektorów CMOS i a-Si
DETEKTORY RENTGENOWSKIE W TECHNOLOGII aSi
Płaskie detektory rentgenowskie wykorzystujące technologię aSi (amorficznego krzemu), są powszechnie stosowane w obrazowaniu medycznym i przemysłowym ze względu na możliwość rejestrowania wysokiej jakości obrazów o szerokim polu widzenia. Detektory aSi zapewniają dobry balans między opłacalnością (wielkość detektora), wysoką czułością na promieniowanie rentgenowskie i stosunkowo wysoką rozdzielczością, dzięki czemu nadają się do różnych zastosowań.
- Obszar aktywny detektora: Detektory aSi w porównaniu do CMOS charakteryzują się większymi obszarami aktywnymi, co ułatwia inspekcję większych części.
- Wysoka jakość obrazu: szczególnie przy wysokich dawkach promieniowania rentgenowskiego, jest osiągana dzięki połączeniu niższej rozdzielczości i grubszego scyntylatora.
- Kompatybilność z energią gamma: kompatybilność ze źródłami energii gamma, takimi jak Ir192 i Se75, zwiększająca wszechstronność w zastosowaniach inspekcyjnych.
- Ekonomiczny: korzystny stosunek kosztów do rozmiaru.
DETEKTORY RENTGENOWSKIE W TECHNOLOGII CMOS
Technologia CMOS (Complementary Metal-Oxide-Semiconductor) jest stosowana w płaskich detektorach do obrazowania rentgenowskiego, jej zalety to: wyższa rozdzielczość, szybsze prędkości odczytu i niższy poziom szumu w porównaniu ze starszymi technologiami, takimi jak krzem amorficzny. Panele te wykorzystują krzem krystaliczny, który umożliwia wydajny transfer elektronów generowanych przez fotony rentgenowskie.
- Obrazowanie w czasie rzeczywistym: możliwość obrazowania w czasie rzeczywistym z szybkością ponad 90 fps, nawet przy pełnej rozdzielczości, co ułatwiają szybkie układy scalone.
- Obrazowanie przy niskiej dawce promieniowania rentgenowskiego: Wysoka jakość obrazu przy niskich dawkach promieniowania rentgenowskiego, dzięki niskiemu poziomowi szumów, które są nieodłączną cechą technologii CMOS.
- Zwiększona zdolność rozdzielcza: małe rozmiary pikseli w połączeniu z wysokim współczynnikiem wypełnienia i czułością skutkują zwiększoną zdolnością rozdzielczą (MTF), zapewniając skuteczne uchwycenie skomplikowanych szczegółów.
- Obrazowanie bez artefaktów: brak opóźnienia obrazu, zjawy, dryfu przesunięcia lub innych artefaktów dzięki wysokiej ruchliwości elektronów i doskonałej jakości procesu wytwarzania CMOS.
Zastosowania detektorów CMOS i a-Si
DETEKTORY a-Si:
Kontrola większych grubości:
Radiografia materiałów o dużej grubości może być trudna ze względu na wysokie zapotrzebowanie na energię. Większy rozmiar pikseli aSi umożliwia uzyskanie obrazu o wysokim kontraście, co jest niezbędne w przypadku tego typu inspekcji.

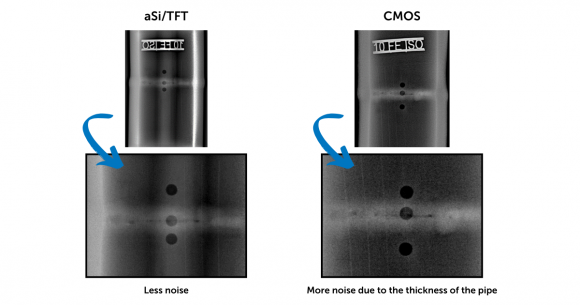

Niższy poziom szumów z detektorami aSi do badań komponentów o większej grubości
PRZYKŁADY INSPEKCJI WIĘKSZYCH GRUBOŚCI
W poniższych zastosowaniach do ekspozycji został użyty detektor rentgenowski Go-Scan 4335.

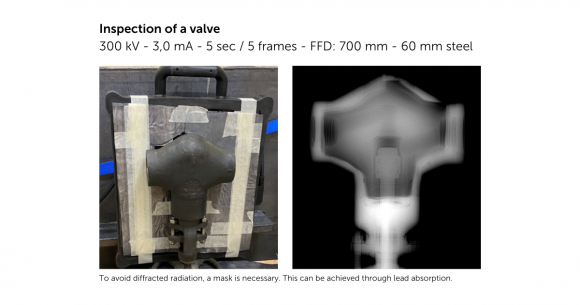

Kontrola zaworu z detektorem aSi

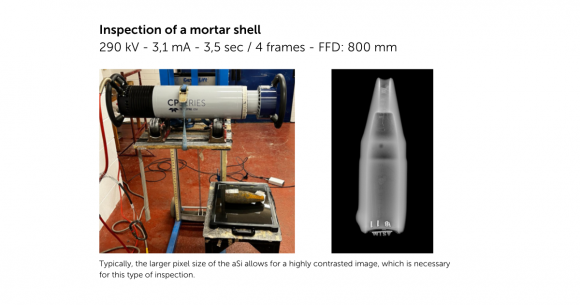

Kontrola pocisku moździerzowego z detektorem aSi
DETEKTORY CMOS:

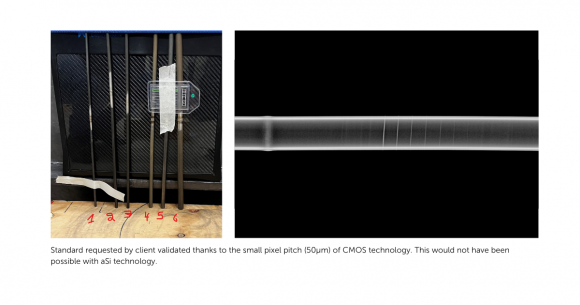

Kontrola małych grubości (od 0,5 do 6 mm)
Mały odstęp pikseli (50 µm) w technologii CMOS zapewnia wysoką jakość obrazu podczas kontroli małych grubości.
W tej aplikacji został zastosowany detektor rentgenowski Go-Scan 2329.
Podsumowując, zarówno detektory CMOS, jak i aSi umożliwiają szybką i wiarygodną inspekcję, wybór detektora ostatecznie zależy od kluczowych warunków aplikacji (m.in wielkości obiektu, grubości, czasu expozycji).
Twoim głównym obiektem prześwietleń są rury?
Do badania spoin obwodowych oferujemy elastyczne detektory rentgenowskie.
Oprócz detektorów sztywnych oferujemy detektory elastyczne – GO-Scan Flexible.
Teledyne ICM produkuje szeroką gamę cyfrowych detektorów CMOS i aSi, które umożliwiają wiele różnych zastosowań. Firma Teledyne jest również producentem aparatów rentgenowskich ICM. Kupując system radiografii bezpośredniej DR aparat, detektor oprogramowanie możesz mieć pewność że system będzie w pełni zintegrowany i kompatybilny.
Do radiografii cyfrowej mamy wszystko czego potrzebujesz!
Zobacz zestawienie serii detektorów Go-Scan i skontaktuj się z nami, jeśli potrzebujesz więcej informacji: kontakt@pcb.com.pl
